模具結構

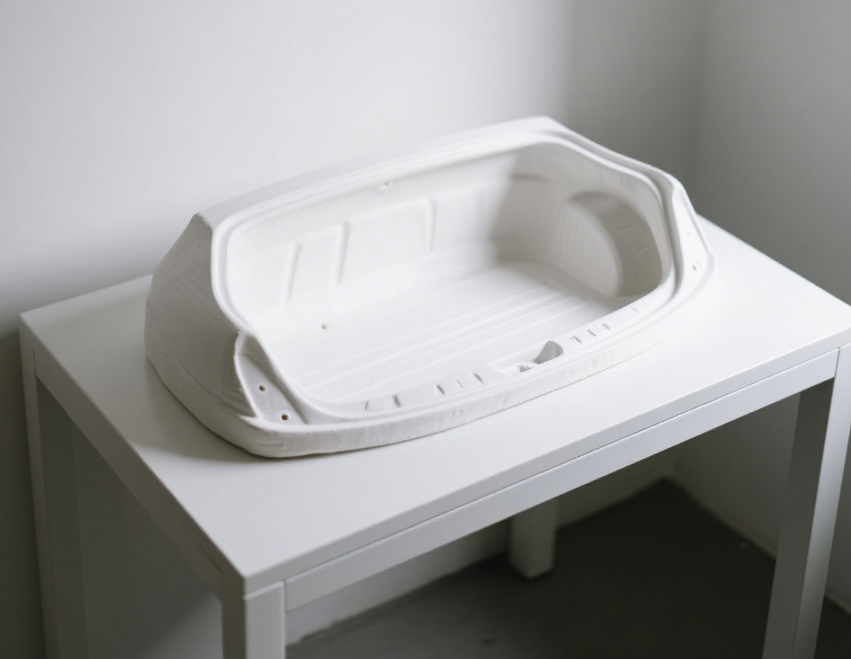

·定模組件：通常固定在注塑機的定模板上，是模具中不移動的部分，主要包括型腔、型芯等，它決定了汽車后備箱塑料件的外觀形狀和尺寸。在合模時，定模組件與動模組件相互配合，形成完整的型腔，用于注塑成型。

·動模組件：安裝在注塑機的動模板上，可隨動模板移動。它除了包含與定模組件配合的型芯、型腔等部分外，還可能設有頂出機構、冷卻系統等。在開模時，動模組件向后移動，使成型后的塑料件從定模組件上脫離，然后通過頂出機構將塑料件頂出模具。

·澆注系統：主要由主流道、分流道、澆口和冷料穴等組成。其作用是將注塑機噴嘴射出的熔融塑料均勻、快速地輸送到模具型腔中，確保塑料在型腔內充分填充，并將注射壓力傳遞到型腔的各個部位，使制品組織緊密。其中，主流道與注塑機噴嘴相連，是熔融塑料進入模具的起始通道；分流道則將主流道的塑料分流到各個型腔或不同部位；澆口是連接分流道和型腔的關鍵部分，用于控制塑料熔體流入型腔的速度和流量；冷料穴用于收集注塑開始時前端的冷料，防止其進入型腔影響制品質量。

·頂出機構：一般位于動模組件內，常見的頂出方式有推桿頂出、推板頂出、推管頂出等。當塑料件在模具內冷卻固化后，動模打開，頂出機構在注塑機的頂出裝置作用下，將塑料件從模具型腔中頂出，使其順利脫模。頂出機構的設計要確保頂出動作平穩、可靠，避免對塑料件造成損壞或變形。

·冷卻系統：為了縮短成型周期，提高生產效率和產品質量，模具通常設有冷卻系統。一般是在定模組件和動模組件中開設冷卻水道，通過循環冷卻水帶走塑料成型過程中產生的熱量，使塑料件快速均勻冷卻固化。冷卻水道的布局需要根據模具的結構和塑料件的形狀進行合理設計，以保證冷卻效果的均勻性。

模具材料

·優質模具鋼：如 P20 鋼、718 鋼等，具有良好的機械性能，包括高強度、高硬度和較好的韌性，能夠承受注塑過程中的高壓和高溫，保證模具在長期使用過程中不變形、不損壞，同時也具有良好的加工性能，便于模具的制造和精度控制。

·特殊合金材料：對于一些要求更高的汽車后備箱塑料模具，可能會采用特殊合金材料，如鈹銅合金等。這類材料具有優異的導熱性能，能夠更快地將模具內的熱量傳導出去，進一步縮短成型周期，提高生產效率，同時也能改善塑料件的表面質量。

制造工藝

·數控加工：利用數控機床進行模具的粗加工和精加工，如數控銑削、數控電火花加工等，能夠保證模具的尺寸精度和表面質量，實現復雜形狀的加工。通過編程控制刀具的運動軌跡，精確地切削出模具的型腔、型芯、流道等各個部分。

·電火花加工：對于一些難以通過機械加工完成的部位，如窄縫、深槽、復雜形狀的角落等，電火花加工可以發揮重要作用。它是利用電火花放電產生的高溫蝕除金屬材料，從而達到加工的目的，能夠加工出非常精細的形狀和結構。

·表面處理：為了提高模具的耐磨性、耐腐蝕性和脫模性能等，需要對模具表面進行處理。常見的表面處理工藝有氮化、鍍硬鉻、PVD 涂層等。氮化處理可以在模具表面形成一層硬度較高的氮化層，提高模具的耐磨性和抗腐蝕性；鍍硬鉻可以使模具表面更加光滑，降低塑料與模具之間的摩擦力，有利于塑料件的脫模；PVD 涂層則可以在模具表面沉積一層具有特殊性能的薄膜，如提高硬度、降低摩擦系數等。

設計要點

·產品分析：在設計模具之前，需要對汽車后備箱塑料件進行全面的分析，包括形狀、尺寸、壁厚、精度要求、表面質量要求等，以確定模具的結構形式、分型面的位置、型腔的數量等重要參數。

·分型面設計：分型面的選擇直接影響到模具的結構、塑件的脫模和成型質量等。一般原則是盡量選擇在塑料件的最大截面處，便于塑件的脫模，同時要考慮避免在塑件表面留下明顯的分型線，影響外觀質量。

·脫模機構設計：根據塑料件的形狀和結構特點，設計合理的脫模機構，確保塑件在脫模過程中不發生變形、損壞。需要考慮脫模力的大小、脫模方式的選擇以及頂出位置的布置等因素，以保證塑件能夠順利從模具中脫出。
